Pomiary wykonałem aby przekonać się jak producenci uwzględniają energooszczędność w swych konstrukcjach.Na warsztat trafił telewizor Samsung LE40A656A1F- uszkodzona matryca, telewizor posłużył do badań nad „energooszczędnością”.

Poniżej zaprezentuję krzywą przedstawiającą pobór prądu przez ten model odbiornika. Pomiary wykonane w warunkach warsztatowych.

Po wykonaniu pomiarów i obserwacji przebiegów można zauważyć ile energii pochłania przetwarzanie sygnałów przez elektronikę telewizora, pomijając inwerter. Włączyłem maksymalną jasność lamp na wejściu AV bez sygnału wideo prąd na poziomie 0,476A, wystarczy włączyć Menu i prąd wzrasta do 1,07A. Pobór prądu w trybie czuwania 0,109A co daje około 20VA mocy pozornej, 5W mocy czynnej.

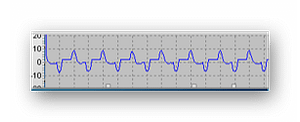

Wykresy przedstawiają kształt prądu w zależności od obciążenia i reakcje PFC

Włączenie TV bez sygnału minimalna jasność lamp

Włączenie TV bez sygnału wideo maksymalna jasność lamp.

Maksymalna jasność lamp z sygnałem wideo.

Sony KV29C101D

amplituda prądu w trakcie pracy telewizora nie przekracza 0,75A. — Zużycie energii elektrycznej

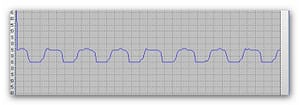

Kształt prądu w czasie czówania — Praca odbiornika w trybie st by.

Telewizor w stanie pracy, przetwornica dobrze radzi sobie z dostarczaniem energii od odbiornika, prąd pobierany jest w krótkich impulsach, a mocy zgromadzonej w kondensatorze za prostownikiem wystarcza na długi czas ,nie tak jak w przypadku ekranów plazmowych i LCD z podświetlaniem CCLF. — Telewizor w stanie pracy, przetwornica dobrze radzi sobie z dostarczaniem energii od odbiornika, prąd pobierany jest w krótkich impulsach, a mocy zgromadzonej w kondensatorze za prostownikiem wystarcza na długi czas, nie tak jak w przypadku ekranów plazmowych i LCD z podświetlaniem CCLF.

Sharp LC32XL8E

Hyundai DLH32127MP4CR

Podświetlenie LED

W czasie pracy odbiornik pobiera ok. 77W

Kształt prądu w trakcje pracy taki sam jak w odbiorniku CRT

Jak wynika z pomiarów, zastosowanie technologii LED znaczne ograniczyło zużycie energii elektrycznej przez telewizory LCD średnio z 160W 200W do około 45 W, w zależności od zastosowanych rozwiązań.

Płyta indukcyjna Whirpool

W trybie stand by płyta pobiera około 1 W, pomiar prądu w tym trybie jest bardzo wysoki o,7A czyli moc pozorna w wynosi ok 160VA. Moc pozorna jest ok 160 razy większa od mocy czynnej.
