Naprawa elektroniki bywa wyzwaniem, ale prawdziwy test umiejętności przychodzi wtedy, gdy stajemy przed technologią z lat 80., której producent dawno zaprzestał wsparcia. Tak było w przypadku dwóch turbin wiatrowych Vestas 225 kW.
Początek: Detektywistyczna analiza 500 stron +nowa wiedza i wiele więcej.

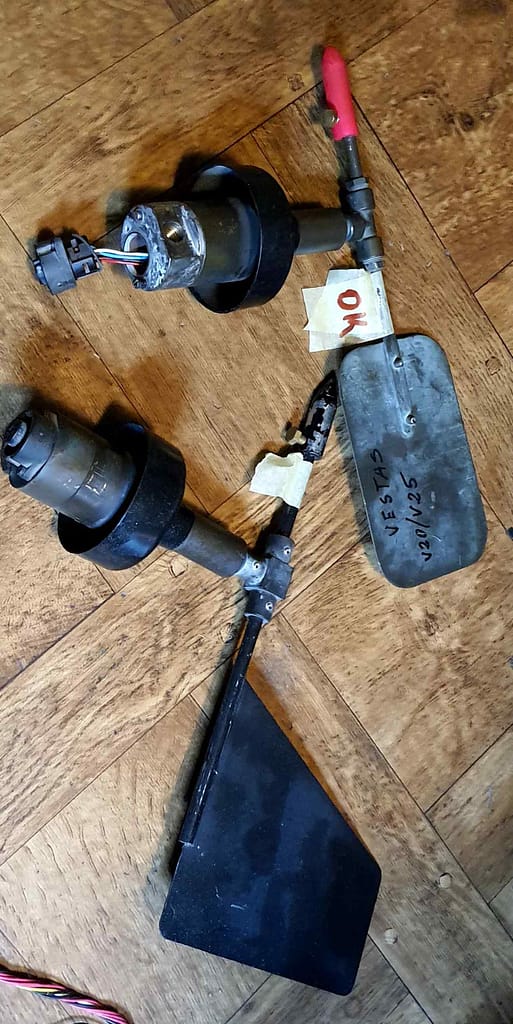

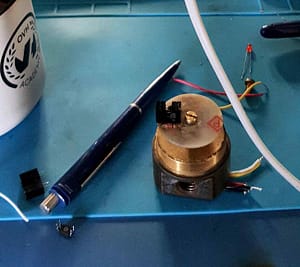

Wszystko zaczęło się od czujników analizy wiatru. Klient dostarczył odkupione czujniki, prędkości wiatru jak i wskaźnik kierunku wiatru jednak one odmawiały współpracy. Po rozrysowaniu schematów z natury i porównaniu ich z oryginałem, odkryłem nieprawidłowości. Dodatkowym utrudnieniem były skutki burz – przepięcia uszkodziły elementy, które dziś są już nieosiągalne na rynku. Jedyną drogą była regeneracja komponentów.
Efekt domina od uderzenia pioruna i gdy właściciel próbuje naprawiać sam

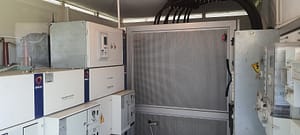

Uszkodzenia wystąpiły po potężnym uderzeniu pioruna, które zniszczyło nawet stację transformatorową. Właściciel, próbując ratować sytuację, zaczął podmieniać moduły komputerowe między dwiema identycznymi turbinami. Efekt? Unieruchomienie obu jednostek. Systemy „zgłupiały”, a komunikacja między sterownikami całkowicie wygasła.
Przełom pod osłoną peszla

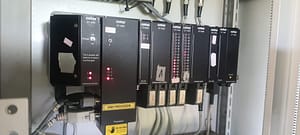

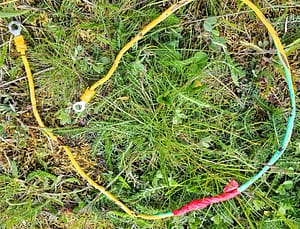

Dostałem do analizy komplety komputerów. Przestudiowałem kilkaset stron dokumentacji technicznej z lat 80 kartka po kartce . Pojechaliśmy na miejsce.W szafie sterowniczej moją uwagę przykuł niepozorny element: peszel ochronny. Po jego rozcięciu ukazał się widok rzadko spotykany: gruba miedziana linka uziemiająca, podpięta między przednią a tylną ścianę metalowej obudowy, pod wpływem potężnego prądu wyładowania dosłownie stopiła się z wiązką przewodów sygnałowych. To był „pacjent zero” – źródło całkowitego paraliżu komunikacji.
Walka z błędami ludzkimi i hydrauliką
Naprawa nie była prosta. W międzyczasie doszło do pomyłki przy montażu modułu z warystorami (odwrotne wpięcie), co zaowocowało spaleniem kolejnego elementu. Systematycznie, krok po kroku:
- Naprawiłem uszkodzone moduły i karty kontroli wiatru.
- Wymieniliśmy „sklejone” przekaźniki i uszkodzone styczniki.
- Zregenerowałem pasywny kompensator mocy biernej.
- Właściel opanował usterki w układzie hydrauliki.
Werdykt: Stara technologia jest niezniszczalna
Mimo braku wsparcia ze strony producenta i wieku maszyn (1988 rok!), turbiny Westas po przeprowadzeniu pełnej inspekcji każdej płytki drukowanej i każdego modułu – ponownie ruszyły.
Ta praca udowodniła jedno: systematyczność, analiza schematów i szacunek do starej inżynierii pozwalają zdziałać cuda.

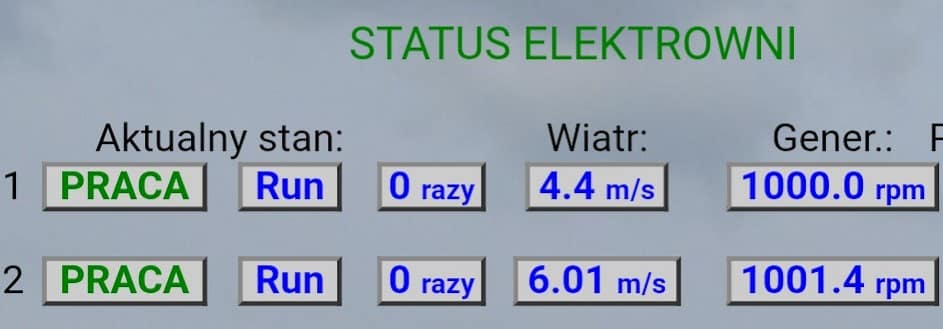

Aktualizacja: Od tej naprawy minęło już 6 lat. Turbiny nadal pracują, co jest najlepszym dowodem na to, że rzetelna diagnostyka i naprawa elektroniki mają sens nawet w przypadku urządzeń, które producent spisał na straty. co oznacza brak części zamiennych do producenta. Praca nie była w trybie jednego dnia trwała etapami, skuteczne zakończona sukcesem.
https://youtube.com/shorts/SFlHT-LUKM?si=m_SxoxOIoKZwaQEC
