Kuchenka indukcyjna
Kuchnia indukcyjna, moc czynna i bierna.
Kuchenka Indukcyjna. Moc czynna i bierna.

Na przegląd przyjąłem kuchnię indukcyjną, wykorzystując tą okoliczność przystąpiłem do wykonania pomiarów elektrycznych. Wyniki pomiarów są dosyć zaskakujące, zapraszam do krótkiego materiału prezentującego efekty mojej pracy.

  • Jak działa kuchnia indukcyjna, moc czynna i bierna w stan-by, wykonałem następujące pomiary:
  • Częstotliwość pracy pętli indukcyjnej
  • Napięcie pętli indukcji
  • Prąd pętli indukcyjnej
  • Pobór mocy biernej i mocy czynnej oszacowany na podstawie pomiarów

Kuchnia indukcyjna, moc czynna i bierna w stan-by.

. Kuchenka indukcyjna może być zasilana napięciem 230 V oraz 380- 415 V. Łączna moc wszystkich pól indukcyjnych 5,9 KW. Moc indukcji ustawiłem na „wolne gotowanie” przy tak ustawionych parametrach gotowania prąd zmienia się od zera do ponad 5 A.

Pomiar prądu kuchenki indukcyjnej
przebiegi

Tak prezentuje się pomiar przedstawiony graficzne.

W związku z tym że pomiary wykonałem sondami nie ingerującymi fizyczne w części kuchenki, pomiary są precyzyjne i oddają rzeczywiste stany pracy urządzenia.

Kuchnia indukcyjna, moc bierna
Pomiar prądu, sondą prądową i napięcia sondą napięciową.

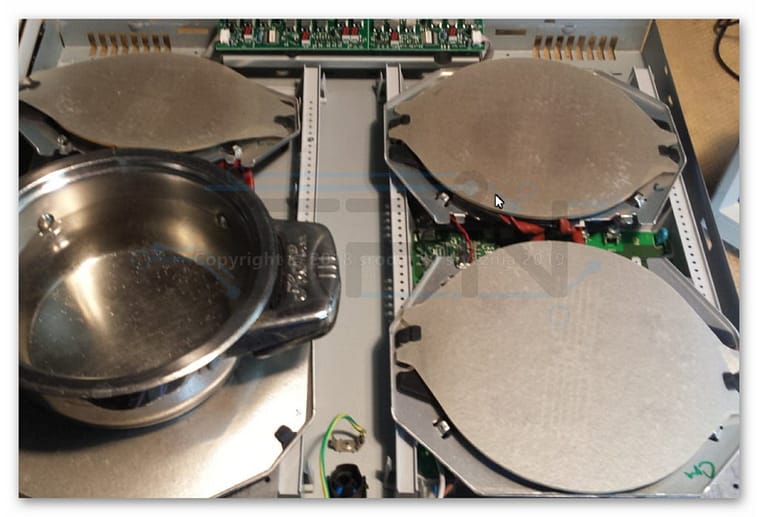

Rejestracja pomiaru prądu na pętli indukcyjnej.

Pomiar prądu na kuchence indukcyjnej 43khz

Zwiększyłem moc kuchenki indukcyjnej a wynik pomiarów przedstawia film umieszczony poniżej.

Wartość średnia prądu zmienia się w granicach 10 20A , a wartość między szczytowa przekracza 50A
Częstotliwość pracy kuchenki zmienia się w zależności od mocy w tym przykładzie wynosi 25kHz

Napięcie i częstotliwość pracy kuchenki indukcyjnej


Przyjrzymy się napięciu pracy kuchenki indukcyjnej. Ponieważ energia zostaje przeniesiona do naczynia w którym gotujemy, napięcie pracy musi być na odpowiednim poziomie. Aby nastąpiło zjawisko indukcji elektromagnetycznej, a zarazem było odpowiednio wydajne. Wartość napięcia wynosi 400V  Vpp.  Pole elektromagnetyczne generowane w kuchence ma częstotliwość ok 20kHz 40kHz w zależności od zadanej mocy gotowania.

Kuchnia indukcyjna, moc bierna

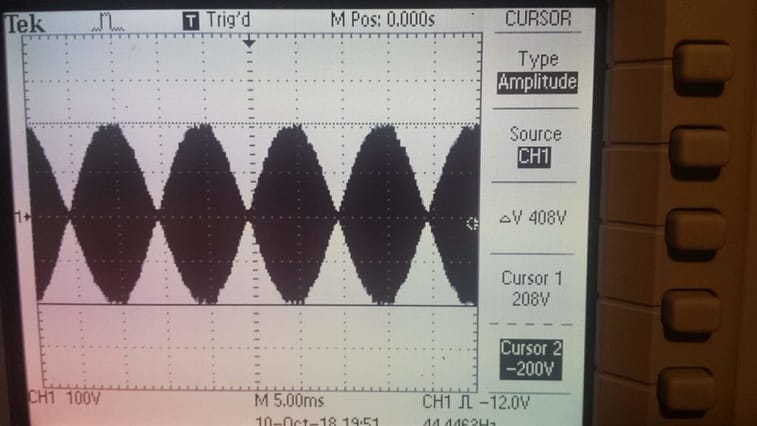

                                                       Kuchenka indukcyjna napięcie 400V Vpp

                   Częstotliwość pracy kuchenki 43kHz

          Poniżej wycinek pomiaru z pracy kuchenki, zarejestrowałem przebieg prądu o wartości ok 80 A pp

kuchenka indukcyjna
Kuchnia indukcyjna, moc bierna
                                                kuchenka indukcyjna, przebieg prądu i napięcia na pętli

Kuchenka Indukcyjna. Moc czynna i bierna w trybie stand-by

Wykonałem pomiary mocy czynnej w trybie czuwania kuchenka pobiera 0,5W, na dobę zużycie energii wyniesie 12W .

                                       Pomiar pracy pętli indukcyjnej.
Kuchnia indukcyjna, moc bierna


Kuchenka Indukcyjna. Moc czynna i bierna.

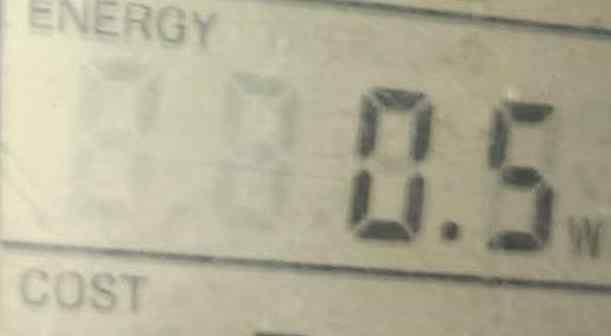

Kuchenka indukcyjna  pomiar mocy czynnej. W st.by.
Jak działa kuchnia indukcyjna, moc czynna i bierna w stan-by.
                                                   Kuchenka indukcyjna praca w trybie czuwania. pobiera 0,5W

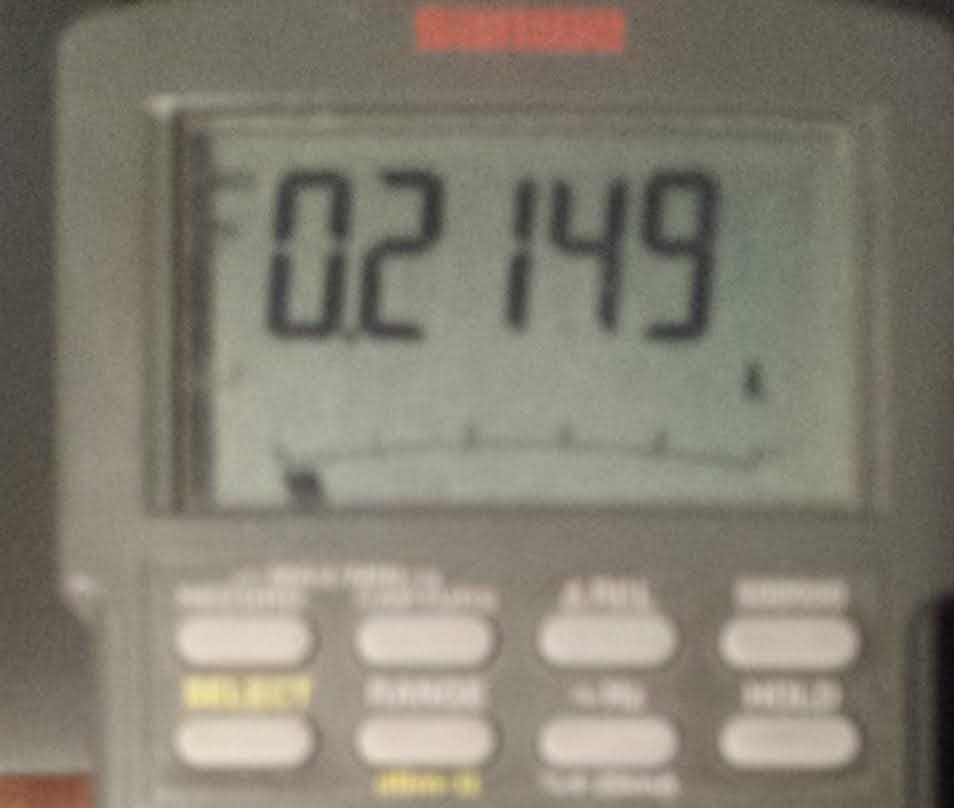

     Pośredni pomiar mocy bierniej za pomocą miernika True RMS. W trybie stand-by.                                              .

Wykonałem również pomiary dla mocy biernej, wyniki są dosyć zaskakujące, ponieważ kuchenka zużywa około 47 VA. Miernik z funkcją True RMS bardzo dobrze radzi sobie z przebiegami odkształconymi pomiar takim miernikiem można uznać za wysoce wiarygodny. Dodatkowym potwierdzeniem wyników pomiarów, jest pomiar oscyloskopową sondą prądową

Kuchenka indukcyjna  praca w trybie czuwania. Moc Bierna.
Kuchenka indukcyjna praca w trybie czuwania. Moc Bierna.
Kuchnia indukcyjna, moc bierna.
                                                               Kuchenka indukcyjna praca w trybie czuwania

Pomiar wykonałem miernikiem truerms, pomiar pozwolił określić moc bierną na poziomie ok 47VA Dodatkowo wykonałem pomiar kształtu prądu na zaciskach zasilania w trybie czuwania. Jak widać poniżej, przebieg prądu jest mocno odkształcony.

Kuchenka indukcyjna  praca w trybie czuwania. Moc Bierna.
Pomiar oscyloskopową sondą prądową, tryb stand-by.
Kuchenka indukcyjna praca w trybie stand-by. Moc Bierna.
Kuchnia indukcyjna, moc czynna i bierna.
kuchenka indukcyjna kształt prądu w trybie czuwania prąd miedzy szczytowy dochodzi do -+ 450mApp

Na podstawie pomiarów można wyliczyć ile energii marnuje przykładowa kuchenka. Wyliczenia wskazują wynik 1,128 kVA na dobę,w skali roku 411 kVA.



Przebieg poniżej przedstawia załączenie kuchenki indukcyjnej z czuwania do gotowania.

Przebieg poniżej przedstawia załączenie kuchenki indukcyjnej z czuwania do gotowania.
Przebieg poniżej przedstawia załączenie kuchenki indukcyjnej z stand-by do gotowania.
Kuchnia indukcyjna, moc czynna i bierna.

Kolor biały to kształt prądu na zaciskach zasilania 230V, kolor czerwony napięcie a raczej modulacja napięcia granicach od około 20kHz do ponad 40kHz na zaciskach pracującej pętli indukcyjnej.

                                     Wnioski z pomiarów

Jedno gospodarstwo domowe wyposażone w kuchenkę indukcyjną w ciągu roku niepotrzebnie zużywa 411 kVA. Co z taką ilością mocy można zrobić zamieniając ją na moc czynną? Można ugotować kilka obiadów.

Czy chronimy środowisko używając kuchenki indukcyjnej. W tym wykonaniu nie sprzyjamy środowisku.

Wat to jednostka mocy czynnej i taką moc rejestruje licznik w gospodarstwie domowym. Mocy czynnej zawsze towarzyszy moc pozorna, wartość mocy pozornej zawsze jest wyższa od mocy czynnej. Zmierzona wartość w trybie czuwania wynosi 47VA. Pomiar wykonałem amperomierzem i sondą prądową.

Jakie są różnice między mocą pozorną a mocą czynną.

Jakie są różnice między mocą pozorną a mocą czynną, moc czynna to w skrócie dążenie współczynnika wykorzystania mocy do jedności (1).W mocy biernej współczynnik wykorzystania mocy dąży do zera. Moc pozorna nie jest rejestrowana przez liczniki mocy czynnej, składowa prądu mocy pozornej zawiera w sobie bardzo dużo harmonicznych o wysokich częstotliwościach wielokrotnie przekraczających 50 Hz. Miernik mocy czynnej jest przezroczysty dla mocy biernej. Aby zmierzyć moc bierną musimy zainstalować licznik mocy biernej. W instalacjach OZE montowane są liczniki rejestrujące wszystkie rodzaje mocy.

Dlaczego tyle mocy biernej w 0,5W mocy czynnej.

Dlatego że producent zminimalizował do minimum aplikację, kondensatory o stosunkowo dużej pojemności są w sposób ciągły podpięte do sieci 230V , 400V. Tym sposobem urządzenie staje się generatorem mocy biernej i generatorem dwutlenku węgla (CO2).

Jak rozwiązać ten problem.

Zmienić sposób zasilania kuchni indukcyjnej, rozważyć montaż stycznika w rozdzielnicy. Przed załączeniem gotowania załączamy stycznik , następnie przyciskiem w kuchence załączamy kuchnię indukcyjną.

Kto zyska na redukcji mocy biernej.

Tyle się mówi o redukcji wdutlenku węgla a tu generator CO2 w każdym urządzeniu pozbawianym włącznika sieciowego. Naukowcy z UE przeprowadzili badana na temat mocy czynnej w trybie stand-by, mocy biernej nie wzięto pod uwagę.

Kuchnia indukcyjna, moc bierna.

Udostępnij materiał który opracowałem, jeżeli uważasz że jest przydatny.

W odnośnikach poniżej informacje na temat mocy czynnej biernej i pozornej.

https://goo.gl/posts/EswEv

https://pclab.pl/art28965-12.html

https://pl.wikipedia.org/wiki/Moc_pozorna

https://www.cire.pl/pliki/2/03kurkowskipe13.pdf
