Kuchenka Indukcyjna. Moc czynna i bierna.

Na warsztat trafiła kuchenka indukcyjna, po przeglądzie okazało się że kuchenka jest w pełni sprawna, zawsze lubię sprawdzać co w trawie piszczy, dlatego wykonałem szereg pomiarów.

  • Takich jak częstotliwość pracy
  • Napięcie na zaciskach indukcji
  • Prądu zasilającego indukcję
  • Pobór mocy biernej i mocy czynnej.

Kuchenka indukcyjna tak to działa. Kuchenka indukcyjna może być zasilana napięciem 230 V oraz 380- 415 V. Łączna moc wszystkich pól indukcyjnych 5,9 KW. W urządzeniu występują niebezpieczne wartości napięcia i prądu.W związku z tym nikt nie powinien samodzielne demontować tego rodzaju urządzeń i dokonywać w nich samodzielnych napraw, ponieważ może to grozić utratą życia zdrowia lub stratami materialnymi.

Pierwszy pomiar jaki wykonałem to pomiar prądu na zaciskach zasilana, tak wykonany pomiar przedstawiłem za pomocą amperomierza. Moc indukcji ustawiłem na „wolne gotowanie” przy tak ustawionych parametrach gotowania prąd zmienia się od zera do ponad 5 A.

Pomiar prądu kuchenki indukcyjnej
przebiegi

Tak prezentuje się pomiar przedstawiony graficzne.

Od pomiarów użyłem sondy prądowej i napięciowej. Wyniki zobrazowałem oscyloskopem.

W związku z tym że pomiary wykonałem sondami nie ingerującymi fizyczne w części kuchenki. Dlatego pomiary są precyzyjne i oddają rzeczywiste stany pracy urządzenia.

Pomiar prądu, sondą prądową i napięcia sondą napięciową.

Rejestracja pomiaru prądu na pętli indukcyjnej.

Pomiar prądu na kuchence indukcyjnej 43khz

Zwiększyłem moc kuchenki indukcyjnej a wynik pomiarów przedstawia film umieszczony poniżej.

Wartość średnia prądu zmienia się w granicach 10 20A , a wartość między szczytowa przekracza 50A
Częstotliwość pracy kuchenki zmienia się w zależności od mocy w tym przykładzie wynosi 25kHz

Napięcie i częstotliwość pracy kuchenki indukcyjnej


Przyjrzymy się napięciu pracy kuchenki indukcyjnej. Ponieważ energia zostaje przeniesiona do naczynia w którym gotujemy, napięcie pracy musi być na odpowiednim poziomie. Aby nastąpiło zjawisko indukcji elektromagnetycznej, a zarazem było odpowiednio wydajne. Wartość napięcia wynosi 400V  Vpp.  Pole elektromagnetyczne generowane w kuchence ma częstotliwość ok 20kHz 40kHz w zależności od zadanej mocy gotowania.

Kuchenka indukcyjna napięcie 400V Vpp

Częstotliwość pracy kuchenki 43kHz

Poniżej wycinek pomiaru z pracy kuchenki, zarejestrowałem przebieg prądu o wartości ok 80 A pp

kuchenka indukcyjna
kuchenka indukcyjna, przebieg prądu i napięcia na pętli

Praca kuchenki indukcyjnej w trybie czuwania. Moc czynna i bierna, straty mocy.

Wykonałem pomiary mocy czynnej w trybie czuwania kuchenka pobiera 0,5W, na dobę zużycie energii wyniesie 12W .

Praca kuchenki indukcyjnej w trybie czuwania. Moc czynna i bierna.
Praca kuchenki indukcyjnej w trybie czuwania. Moc czynna i bierna.
Kuchenka indukcyjna
Kuchenka indukcyjna praca w trybie czuwania. pobiera 0,5W

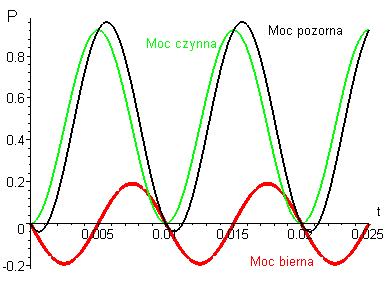

Moc bierna.

Wykonałem również pomiary dla mocy biernej, wyniki są dosyć zaskakujące, ponieważ kuchenka zużywa ok 47VA.

Kuchenka indukcyjna  praca w trybie czuwania
Kuchenka indukcyjna praca w trybie czuwania

Pomiar wykonałem miernikiem truerms, pomiar pozwolił określić moc bierną na poziomie ok 47VA Dodatkowo wykonałem pomiar kształtu prądu na zaciskach zasilania w trybie czuwania. Jak widać poniżej, przebieg prądu jest mocno odkształcony.

kuchenka indukcyjna kształt prądu w trybie czuwania prąd miedzy szczytowy dochodzi do -+ 450mApp

Na podstawie tych pomiarów można wyliczyć ile energii marnuję ta przykładowa kuchenka. Wyliczenia wskazują wynik 1,128KVA na dobę,w skali roku 411KV .

Przebieg poniżej przedstawia załączenie kuchenki indukcyjnej z czuwania do gotowania.

Kolor biały to kształt prądu na zaciskach zasilania 230V, kolor czerwony napięcie a raczej modulacja napięcia granicach od około 20kHz do ponad 40kHz na zaciskach pracującej pętli indukcyjnej.

Wnioski z pomiarów

Jedno gospodarstwo domowe wyposażone w kuchenkę indukcyjną w ciągu roku niepotrzebnie zużywa 411 KVA. Co z taką ilością mocy można zrobić zamieniając ją na moc czynną?

Częstotliwość pracy pętli indukcyjnej od ok 20kHz do ponad 40 kHz w zależności od zadanej mocy gotowania.

Pomiary wykonałem w warunkach warsztatowych.

Udostępnij materiał który opracowałem, jeżeli uważasz że jest przydatny.

W odnośnikach informacje na temat mocy czynnej biernej i pozornej

https://goo.gl/posts/EswEv

https://pclab.pl/art28965-12.html

https://pl.wikipedia.org/wiki/Moc_pozorna

Naprawa laptopa po zalaniu

naprawa laptopa po zalaniu

Naprawa laptopa po zalaniu. Straty jakie poniesiesz zależą od kroków jakie podejmiesz, po tym niefortunnym wydarzeniu. Odłącz jak najszybciej zasilane sieciowe i wymontuj baterię.  Następnie oddaj laptopa do przeglądu  aby zlokalizować potencjalne zagrożenia.  Skutki zalania mogą się uwidocznić nawet po kilku tygodniach. W trudnych przypadkach trzeba wymieniać płytę główną naprawa może okazać się nieopłacalne, może tak się stać po uszkodzeniu wielowarstwowego druku.

Naprawa zalanego laptopa
Naprawa laptopa po zalaniu

Naprawa zalanego laptopa
Naprawa laptopa po zalaniu

Ogrzewanie punktowe folią grzewczą

Ogrzewanie punktowe folią grzewczą

 Ogrzewanie punktowe folią grzewczą

Ogrzewanie punktowe folią grzewczą realizujemy za pomocą mini dywanu z wszytą folią grzewczą. Czas nagrzewania folii grzewczej do temperatury roboczej wynosi pięć minut. Folia grzewcza o rozmiarach 120 x 80 cm pobiera  170 W. Pomimo niewielkich rozmiarów i niewielkiemu zużyciu energii bardzo szybko odczujemy komfort cieplny w swoim otoczeniu. Temperatura robocza 33 stopnie C. Zapraszam do samodzielnego przeprowadzenia testów. Źródłem ciepła nie jest powolna cyrkulacja powietrza z rozgrzanych kaloryferów, jak w ogrzewaniu konwencjonalnym. Folia grzewcza przekazuje ciepło bardzo szybko za pośrednictwem podczerwieni. Ciepło z podczerwieni jest również inaczej absorbowane przez nasze ciała.  Zapraszam do przetestowania innowacyjnej metody ogrzewania. Przykładowy dywan możemy umieścić w dowolne wybranym miejscu, ekonomiczne dywan w ciągu dziesięciu godzin ciągłej pracy zużyje 1,7 Kwh grzejnik olejowy lub nadmuch gorącego powiesza w ciągu godziny ciągłej pracy zużyje 2 Kwh.

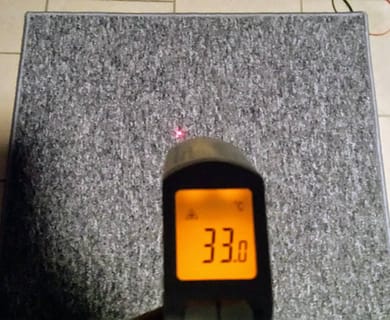

Na zdjęciach  praca folii grzewczej w podczerwieni.







Ustawianie anten satelitarnych.

Ustawianie anten satelitarnych.

Ustawianie anten satelitarnych.
Gwarancja opcjonalnie na pozycjonowanie 1 rok z wyłączeniem wiatrów pow.110 km/h.

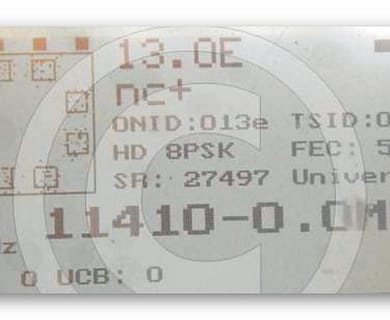

Zdjęcie poniżej  przedstawia parametry transpondera NC+ przepływność dla wszystkich nadawanych programów łączne wynosi 61Mb/s  7 programów TV HD i 12 programów radiowych.

Ustawianie anten satelitarnych.
Ustawianie anten satelitarnych.

Ustawianie anten satelitarnych.
Ustawianie anten satelitarnych.

Ustawianie anten satelitarnych.

Cennik

Sprawdzenie dostępności sygnału 50 zł
Uruchomienie dekodera 50 zł
Ustawienie zamontowanej anteny 79 zł
Naprawa instalacji, lokalizacja uszkodzonego kabla od 90 zł + materiał
dojazd 1,5 zł / 1 km

ustawianie anten sat i dvb-t
ustawienie anten sat i dvb-t

ustawianie-anten-sat-i-dvb-t
ustawianie-anten-sat-i-dvb-t

konstelacja dvbt
konstelacja dvbt

ustawianie-anten-sat-i-dvb-t
ustawianie-anten-sat-i-dvb-t



Yamaha RX-V3800

Yamaha RXV 3800

 Yamaha RX-V3800.

Yamaha RX-V3800 sprzęt został uszkodzony przez błędy w użytkowaniu. Po przeanalizowaniu problemu, wykonaniu czynności serwisowych: pomiary, testowanie, analizie dokumentacji. Amplituner został naprawiony i przywrócony do prawidłowego działania.Tylna ściana w całości zapełniona gniazdami, zestaw posiada siedem końcówek mocy. Możemy podłączyć zewnętrzne urządzenia na różne sposoby,  optycznie, analogowo, svideo, HDMI. Do dyspozycji jest gniazdo do dedykowanego adaptera bluetooth, zestaw możemy podłączyć do sieci LAN.

Podstawowe parametry

  • Odstęp sygnału do szumu  Phono 86 dB
  •                                                  CD 100 dB
  • Zniekształcenia harmoniczne Phono 0,02 %
  •                                                       CD 0,04 %
  • Pasmo przenoszenia wzmacniacza 10 Hz-100 kHz
  • Maksymalne zużycie energii 500W
  • Waga 18 kg
  • Maksymalne moc muzyczna  kanały lewy i prawy front 200 W

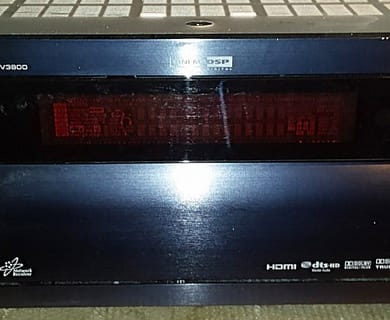

RX-V3800 posiada dużo zaprogramowanych scen dźwiękowych na przykład widoczną na zdjęciu, zaprogramowaną scenę dźwiękową opery wiedeńskiej.
